FreeRTOS 시리즈
FreeRTOS Documentation - FreeRTOS™
이 문서에서 제공하는 PDF를 읽고 정리한 글입니다.
생성 일 : 2026-07-21 최종 수정일 : 2026-07-23
태스크 알림 (Task Notification)
지금까지는 큐, 세마포어, 이벤트 그룹과 같이 통신 오브젝트를 사용하여 태스크가 다른 태스크와 통신했다. 통신 오브젝트를 사용하기 때문에 한 태스크에서 보내는 메시지가 곧바로 다른 태스크에 전달되지 않고 통신 오브젝트에 저장되기만 한다.
태스크 알림은 태스크가 다른 태스크와 직접 상호작용할 때 통신 오브젝트 없이도 가능하게 하며 이벤트나 메시지를 다른 태스크에게 보낼 수 있게 한다.
configUSE_TASK_NOTIFICATIONS 매크로가 1로 설정되어 있어야만 태스크 알림을 사용할 수 있다. 이 매크로가 1로 설정되어 있으면 각 태스크는 태스크 알림 상태와 태스크 알림 값세트를 최소 1개 이상 가지게 된다..
태스크 알림 상태는 두 가지다.
- 알림 대기중(Pending) : 태스크가 알림을 받았고 아직 처리하지 않은 상태
- 대기중인 알림 없음(Not-pending : 태스크 알림을 읽은 상태
태스크 알림 값은 수신했지만 처리하지 않은 태스크 알림 개수 또는 이벤트 데이터
장점
두 가지 장점이 있다.
- 태스크 알림을 사용하여 이벤트나 데이터를 전송하는 속도는 큐, 세마포어나 이벤트 그룹을 사용하는 것보다 굉장히 빠르다.
- 태스크 알림을 사용하여 이벤트나 데이터를 전송할 때 사용하는 메모리 크기는 큐, 세마포어나 이벤트 그룹을 사용하는 것보다 작다. 각 태스크마다
configTASK_NOTIFICATION_ARRAY_ENTRIES * 5바이트만큼만 차지한다.
한계점
비록 다른 통신 오브젝트들보다 메모리도 적게 사용하고 빠르지만, 한계점이 존재한다.
-
ISR로 이벤트나 데이터를 보내지 못함
통신 오브젝트는 ISR로 이벤트나 데이터를 보낼 ‘수’는 있다. 그러나 태스크 알림은 태스크 또는 ISR에서 태스크로 이벤트나 데이터를 보낼 수만 있고, ISR로 보낼 수는 없다.
-
한 통신 오브젝트를 두고 여러 개의 태스크가 경쟁하지 못함
통신 오브젝트는 하나의 통신 오브젝트로부터 여러 개의 태스크가 경쟁하여 이벤트를 수신할 수 있지만, 애초에 태스크 알림은 각 태스크의 TCB에 있는 태스크 알림 정보를 변경함으로 태스크에게 알리는 것이기에 하나의 이벤트에 대해 여러 태스크가 경쟁하는 설계를 할 수 없다.
-
이벤트 버퍼링이 불가능함
큐에는 ‘길이’가 있으므로 여러 번 메시지를 써도 큐의 길이만큼 버퍼를 쌓아둘 수 있지만, 태스크 알림은 태스크에 있는 TCB 값을 변경하는 것이므로 여러 이벤트를 버퍼링할 수 없다.
-
여러 태스크에 알리지 못함
이벤트 그룹의 경우에는 이벤트 발생을 여러 태스크에게 알릴 수 있다. 그러나 태스크 알림은 한 번에 한 태스크에게만 알릴 수 있으므로 ‘한 번에’ 여러 태스크에게 이벤트 발생을 알릴 방법은 없다.
-
전송이 가능할 때까지 대기하지 않음
큐가 꽉차거나, 세마포어의 카운트가 0이하이면 해당 통신 오브젝트를 통해 이벤트를 전송하려는 태스크는 Blocked 상태에서 전송 가능할 때 또는 대기 시간이 다 지나갈 때까지 기다린다.
그러나 태스크 알림에서는, 수신 태스크가 수신할 수 있을 때까지 기다리지 않는다. 태스크 알림은 버퍼가 아니기 때문에, 기존 이벤트가 아직 처리되지 않았을 때 새로운 이벤트를 전송한다면 이를 덮어쓰거나 보내지 않는 등 송신자가 Blocked 상태에 들어가지 않고 처리를 계속한다.
태스크 알림 API 개요
태스크 알림은 각 태스크마다 일정 크기만큼 알림을 받는 용도로 메모리를 차지한다. configTASK_NOTIFICATION_ARRAY_ENTRIES 매크로에 의해 메모리 크기가 정해지는데, 기본값은 1이지만 이를 더 늘린다면 여러 개의 태스크 알림을 쓸 수 있다. 하나의 태스크 알림을 쓸 때를 기준으로 API가 구현되어 있는데 여러 개의 태스크 알림을 쓴다면 Indexed라는 접미사가 붙은 API를 사용하면 된다.
ISR에서는 태스크 알림을 ‘보낼 수’는 있지만 받는 API가 없다.
태스크 알림 전송
태스크 핸들을 인자로 받아 해당 태스크에게 알림을 보낸다.
BaseType_t xTaskNotifyGive( TaskHandle_t xTaskToNotify );
BaseType_t xTaskNotifyGiveIndexed(
TaskHandle_t xTaskToNotify,
UBaseType_t uxIndexToNotify );xTaskToNotify: 태스크 알림을 받을 수신 태스크의 핸들uxIndexToNotify: 수신 태스크의 태스크 알림 인덱스
이 API는 내부적으로 xTaskNotify()를 호출한다. xTaskNotify()가 성공해야 pdPASS를 반환한다.
대부분의 API들이 위와 동일한 인자를 쓰기 때문에 인자 설명은 생략한다.
ISR에서는 위 API를 쓰면 안된다. ~FromISR이 붙은 API를 사용해야한다.
void vTaskNotifyGiveFromISR( TaskHandle_t xTaskToNotify, BaseType_t *pxHigherPriorityTaskWoken );
태스크 알림 수신
태스크 알림이 수신될 때까지 Blocked 상태에서 대기 시간동안 기다린다.
uint32_t ulTaskNotifyTake(
BaseType_t xClearCountOnExit,
TickType_t xTicksToWait );xClearCountOnExit: 태스크 알림을 수신한 후 태스크 알림 값을 초기화할지 여부xTicksToWait: 태스크 알림을 수신할 때까지 Blocked 상태에서 대기하는 시간
이 API는 태스크 알림을 수신하고 나서 알림을 삭제하기 직전의 태스크 알림 상태를 반환한다.
반환값이 0이 아니라면 대기 시간동안 기다렸다가 알림을 받았거나, 대기하기 전에 이미 알림이 왔다는 말이다. 반환값이 0이라면 대기 시간동안 기다렸는데도 알림을 받지 못한 것이다.
예시
다음 예시는 ISR이 태스크에게 알림을 보내고 태스크가 수신하는 예시 코드다.
const TickType_t xInterruptFrequency = pdMS_TO_TICKS( 500UL );
static void vHandlerTask( void *pvParameters )
{
const TickType_t xMaxExpectedBlockTime = xInterruptFrequency + pdMS_TO_TICKS( 10 );
uint32_t ulEventsToProcess;
for( ;; )
{
ulEventsToProcess = ulTaskNotifyTake( pdTRUE, xMaxExpectedBlockTime );
if( ulEventsToProcess != 0 )
{
while( ulEventsToProcess > 0 )
{
vPrintString( "핸들러 태스크 - 태스크 알림 수신\n" );
ulEventsToProcess--;
}
}
else
{
}
}
}// ISR
static uint32_t ulExampleInterruptHandler( void )
{
BaseType_t xHigherPriorityTaskWoken;
xHigherPriorityTaskWoken = pdFALSE;
vTaskNotifyGiveFromISR(
xHandlerTask,
&xHigherPriorityTaskWoken );
portYIELD_FROM_ISR( xHigherPriorityTaskWoken );
}기타 main이나 주기 태스크 코드 생략…
위 함수들은 주기 태스크에 의해 실행된 ISR이 핸들러 태스크에게 태스크 알림을 보내는 코드다. 실행 결과는 다음과 같다.
주기 태스크 - 인터럽트 생성 전
핸들러 태스크 - 태스크 알림 수신
주기 태스크 - 인터럽트 생성 완료
주기 태스크 - 인터럽트 생성 전
핸들러 태스크 - 태스크 알림 수신
주기 태스크 - 인터럽트 생성 완료
주기 태스크 - 인터럽트 생성 전
핸들러 태스크 - 태스크 알림 수신
주기 태스크 - 인터럽트 생성 완료
...

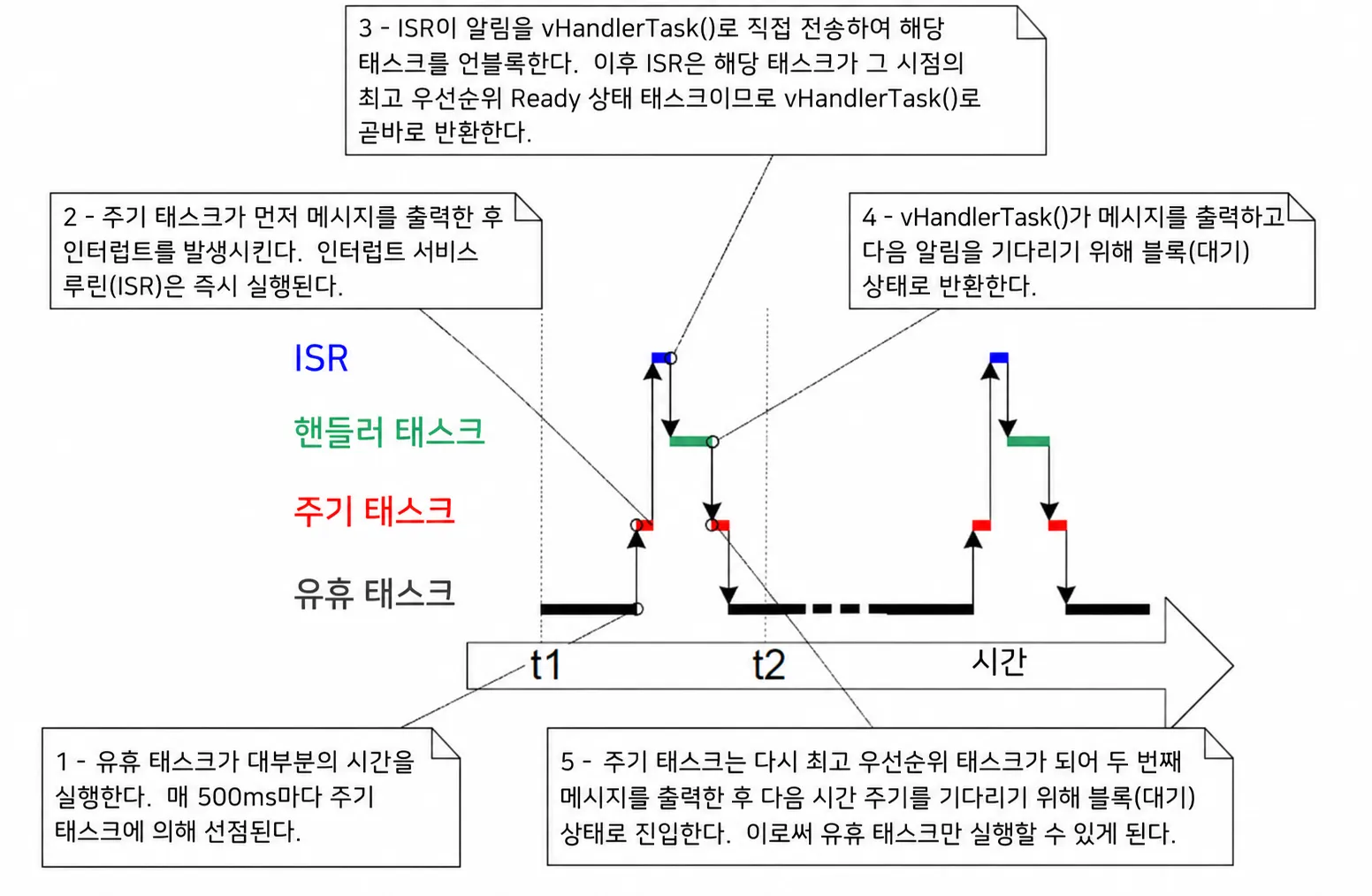

주기 태스크가 주기적으로 인터럽트를 발생시키면 곧바로 ISR이 실행되고, ISR은 핸들러 태스크에게 태스크 알림을 전송한다. 핸들러 태스크는 ulTaskNotifyTake()에서 대기하고 있다가 태스크 알림을 받으면 깨어난다.
ulTaskNotifyTake()의 xClearOnExit 인자값이 pdTRUE로 설정되어 있으므로 한 번 태스크 알림을 받고 나서 무조건 태스크 알림 값을 0으로 설정한다. 만약 pdFALSE로 설정되어 있으면 다음과 같이 동작한다.
이해를 돕기 위해 ISR 내부에서 태스크 알림을 3번 보낸다고 하자.
주기 태스크 - 인터럽트 생성 전
핸들러 태스크 - 태스크 알림 수신
핸들러 태스크 - 태스크 알림 수신
핸들러 태스크 - 태스크 알림 수신
주기 태스크 - 인터럽트 생성 완료
주기 태스크 - 인터럽트 생성 전
핸들러 태스크 - 태스크 알림 수신
핸들러 태스크 - 태스크 알림 수신
핸들러 태스크 - 태스크 알림 수신
주기 태스크 - 인터럽트 생성 완료
주기 태스크 - 인터럽트 생성 전
핸들러 태스크 - 태스크 알림 수신
핸들러 태스크 - 태스크 알림 수신
핸들러 태스크 - 태스크 알림 수신
주기 태스크 - 인터럽트 생성 완료
...ISR에서 핸들러 태스크에게 3번 태스크 알림을 전송하는데, 이 때 핸들러 태스크의 태스크 알림 값은 3이 된다. 핸들러 태스크는 ulTaskNotifyTake()의 xClearOnExit인자를 pdFALSE로 설정했으므로, 한 번 태스크 알림을 처리하면 태스크 알림 값이 1만큼 감소한다. 그러므로 3번 출력하는 결과를 얻게 된다.
태스크 알림 전송 (일반 버전)
xTaskNotify()은 xTaskNotifyGive()의 일반 버전 API다. 여러가지 방법으로 태스크 상태를 변경할 수 있다.
- 태스크 알림을 전송할 때 태스크 알림 값을 1만큼 증가하는 방식
- 태스크 알림 값을 이벤트 그룹처럼 사용하기 위해 태스크 알림 값의 비트를 직접 설정하는 것
- 태스크 알림 값에 데이터를 쓰고, 태스크 알림 값을 마치 길이가 1인 큐처럼 사용하는 것(기존 태스크 알림 값에 데이터가 있다면 새로운 데이터 전송에 실패함)
- 태스크 알림 값에 데이터를 쓰고, 수신하는 쪽에서는 마지막으로 업데이트된 값을 읽도록 하는 것(기존 태스크 알림 값에 데이터가 있어도 새로운 데이터 전송에 성공함)
BaseType_t xTaskNotify(
TaskHandle_t xTaskToNotify,
uint32_t ulValue,
eNotifyAction eAction );
BaseType_t xTaskNotifyFromISR(
TaskHandle_t xTaskToNotify,
uint32_t ulValue,
eNotifyAction eAction,
BaseType_t *pxHigherPriorityTaskWoken );-
eNotifyAction: 수신하는 태스크에서 취할 동작에 대한 enum값eNotifyAction설명 eNoAction수신 태스크의 태스크 상태를 Pending으로 설정한다. ulValue인자는 무시한다.eSetBits수신 태스크의 태스크 알림 값에 ulValue값을 `eIncrement수신 태스크의 태스크 알림 값을 증가시킨다. ulValue인자는 무시한다.eSetValueWithoutOverwrite수신 태스크가 기존 태스크 알림을 처리하기 전이라면, 태스크 알림 전송에 실패하고 pdFAIL이 반환된다. 반대로, 수신 태스크가 처리해야할 태스크 알림이 없던 상태라면 태스크 알림 전송에 성공하고, 태스크 알림 값에ulValue값이 대입된다.eSetValueWithOverwrite기존 태스크 알림의 존재와 상관없이 항상 수신 태스크의 태스크 알림 값에 ulValue가 대입된다.
태스크 알림 수신 (일반 버전)
xTaskNotifyWait()은 ulTaskNotifyTake()의 일반 버전 API다. 여러가지 방법으로 태스크가 알림을 기다릴 수 있다.
BaseType_t xTaskNotifyWait(
uint32_t ulBitsToClearOnEntry,
uint32_t ulBitsToClearOnExit,
uint32_t *pulNotificationValue,
TickType_t xTicksToWait );-
ulBitsToClearOnEntry: 수신 태스크가 처리해야할 태스크 알림이 없다면, 이 인자를 마스크로 사용하여 태스크 알림 값의 비트를0으로 만든다.예를 들어 태스크 알림 값이
0xff이고, 이 인자의 값이0x0f라면 태스크 알림 처리 후에는 태스크 알림 값이0xf0이 된다. -
ulBitsToClearOnExit: 수신 태스크가 태스크 알림을 수신하여xTaskNotifyWait()을 벗어날 때 이 인자를 마스크로 하여 태스크 알림 값의 비트를0으로 설정한다.여기서 사라진 비트들은 아래의
pulNotificationValue에 저장된다. -
pulNotificationValue:ulBitsToClearOnExit를 마스크로 사용하여0으로 설정할 때 제거될 비트들이 담겨질 포인터다.예를 들어
ulBitsToClearOnExit가0xf0이고, 태스크 알림 값의 비트가0x3f라면 이 API의 실행이 끝날 때 태스크 알림 값은0x0f이고,pulNotificationValue는0x30이 된다.
반환값이 pdTRUE라면 대기 시간동안 태스크 알림을 수신한 것이거나 이미 수신해야할 태스크 알림이 있었던 것이다. 반대로 반환값이 pdFALSE라면 대기 시간동안 태스크 알림이 수신되지 않은 것이다.
UART 전송 예시
UART에서 많은 데이터를 전송하는 작업은 완료되기까지 시간이 오래 걸릴 수 있다. 태스크가 폴링 방식을 사용하면 폴링을 하는 동안 CPU을 계속 잡고 있게 되고 이는 성능 저하를 일으킨다.
이를 피하기 위해서, UART 전송을 시작한 태스크는 태스크 알림을 기다리며 Blocked 상태가 되도록 한다. UART 전송이 끝났을 때 실행되는 ISR이 해당 태스크에게 알림을 보낸다. 태스크가 기다리는 동안에는 다른 태스크가 실행될 수 있다.
다음 예시는 UART 전송을 요청한 태스크의 핸들을 저장한 뒤, 태스크 알림을 사용하여 전송 완료를 기다리는 코드다.
// UART 전송 함수
BaseType_t xUART_Send( xUART *pxUARTInstance,
uint8_t *pucDataSource,
size_t uxLength )
{
BaseType_t xReturn;
pxUARTInstance->xTaskToNotify = xTaskGetCurrentTaskHandle();
ulTaskNotifyTake( pdTRUE, 0 );
UART_low_level_send( pxUARTInstance, pucDataSource, uxLength );
xReturn = ( BaseType_t ) ulTaskNotifyTake( pdTRUE,
pxUARTInstance->xTxTimeout );
return xReturn;
}
/*-----------------------------------------------------------*/
void xUART_TransmitEndISR( xUART *pxUARTInstance )
{
BaseType_t xHigherPriorityTaskWoken = pdFALSE;
configASSERT( pxUARTInstance->xTaskToNotify != NULL );
UART_low_level_interrupt_clear( pxUARTInstance );
vTaskNotifyGiveFromISR( pxUARTInstance->xTaskToNotify,
&xHigherPriorityTaskWoken );
pxUARTInstance->xTaskToNotify = NULL;
portYIELD_FROM_ISR( xHigherPriorityTaskWoken );
} xUART_Send()은 먼저 현재 실행 중인 태스크의 핸들을 공통 컨텍스트인 pxUARTInstance->xTaskToNotify에 저장한다. 그 후 UART 전송 완료 알림을 확실히 수신하기 위해 남아 있는 태스크 알림을 제거한 뒤 UART 전송을 시작한다. 이후 전송 완료 알림이 오거나 대기 시간이 끝날 때까지 Blocked 상태로 기다린다.
UART 전송이 완료되면 인터럽트가 발생하고, xUART_TransmitEndISR()이 실행된다. ISR은 xTaskToNotify에 저장된 태스크에게 알림을 보내고, 컨텍스트 스위칭이 발생할 수 있으므로 xHigherPriorityTaskWoken도 사용한다.
만약 UART 전송이 빨리 끝나서 전송 완료 인터럽트가 ulTaskNotifyTake() 호출보다 먼저 발생한다고 하더라도 알림은 태스크 알림 값에 저장된다. 따라서 이후 호출되는 ulTaskNotifyTake()는 대기하지 않고 즉시 반환한다.
바이너리 세마포어를 사용해도 이 코드와 똑같이 작동하도록 구현할 수 있다. 이 예시에서는 한 번에 하나의 태스크만 UART 전송 완료를 기다리기 때문이다. 그러나 여러 대기 태스크를 관리해야한다면 세마포어를 다수 사용하는 것은 복잡성이 올라가고, 세마포어 초기화를 위한 연산과 메모리 공간을 더 사용해야하기 때문에 태스크 알림을 선택하는 것을 고려해봐야 한다.
그렇지만 태스크 알림을 쓸 때 주의할 점이 몇 가지 있다.
- 여러 태스크가 같은 UART를 동시에 사용한다면 뮤텍스로 상호 배제를 구현해야 한다.
- 드라이버가 호출 태스크의 태스크 알림 상태와 태스크 알림 값을 변경한다는 사실을 문서에 명시해야 한다.
- 태스크와 ISR이
xTaskToNotify에 함께 접근하므로, 태스크 핸들을 한 번의 메모리 쓰기로 갱신할 수 없는 프로세서에서는 크리티컬 섹션으로 보호해야 한다.
ADC 처리 예시
위의 예시는 UART 처리 완료만 전달하면 되는 간단한 이벤트였지만, ADC와 같이 처리 완료뿐만 아니라 처리 결과도 같이 전달해야하는 경우에는 전체 구조는 동일하지만 API 호출이 달라진다.
/* A task that uses an ADC. */
void vADCTask( void *pvParameters )
{
uint32_t ulADCValue;
BaseType_t xResult;
const TickType_t xADCConversionFrequency = pdMS_TO_TICKS( 50 );
for( ;; )
{
xResult = xTaskNotifyWait(
0,
0,
&ulADCValue,
xADCConversionFrequency * 2 );
if( xResult == pdPASS )
{
ProcessADCResult( ulADCValue );
}
else
{
}
}
}
/*-----------------------------------------------------------*/
void ADC_ConversionEndISR( xADC *pxADCInstance )
{
uint32_t ulConversionResult;
BaseType_t xHigherPriorityTaskWoken = pdFALSE, xResult;
ulConversionResult = ADC_low_level_read( pxADCInstance );
xResult = xTaskNotifyFromISR( xADCTaskToNotify,
ulConversionResult,
eSetValueWithoutOverwrite,
&xHigherPriorityTaskWoken );
configASSERT( xResult == pdPASS );
portYIELD_FROM_ISR( xHigherPriorityTaskWoken );
}
ISR은 xTaskNotifyFromISR을 사용하여 알림을 보낼 태스크 핸들을 지정하고, 태스크 알림 값에 들어갈 값을 ADC 변환값으로 정한다. 그 다음 이전 태스크 알림 값을 덮어쓰지는 않게 설정(eSetValueWithoutOverwrite)하고, 컨텍스트 스위칭을 위해 xHigherPriorityTaskWoken을 넣는다.
태스크 알림 값에 들어갈 값을 태스크 알림 수 대신 ADC 변환 값으로 설정하면 길이가 1인 큐에 쓰는 것과 동일한 효과를 낼 수 있다.
